产品图片 | 产品名称 | 型号 | 功能说明 | 备注 |

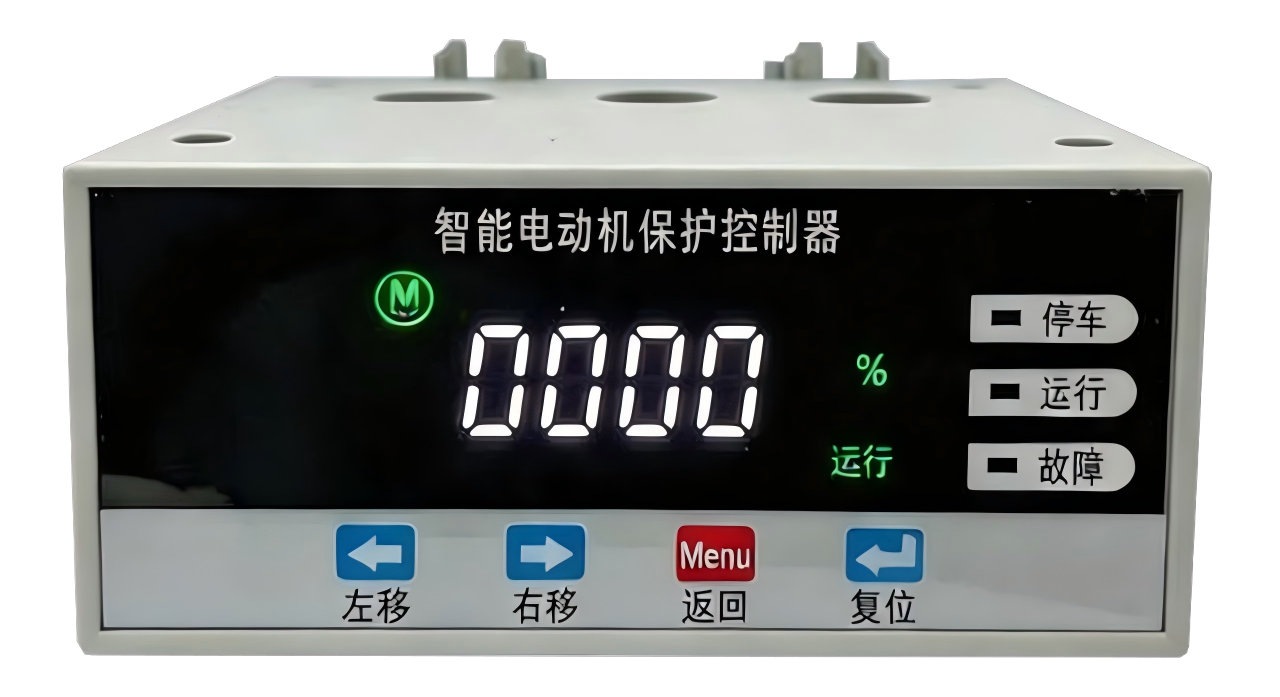

 | 一体式电动机保护器 （LED） | CHXM-220 | AC380V/AV660V可选，启动超时，过载，堵转（过流），断 相，电流不平衡，短路，欠载，增安（tE）保护；测量三相电 流，保护模式，故障记录，带2路开出
选配：RS485通讯、接地（漏电）保护、模拟量输出 | 导轨安装 |

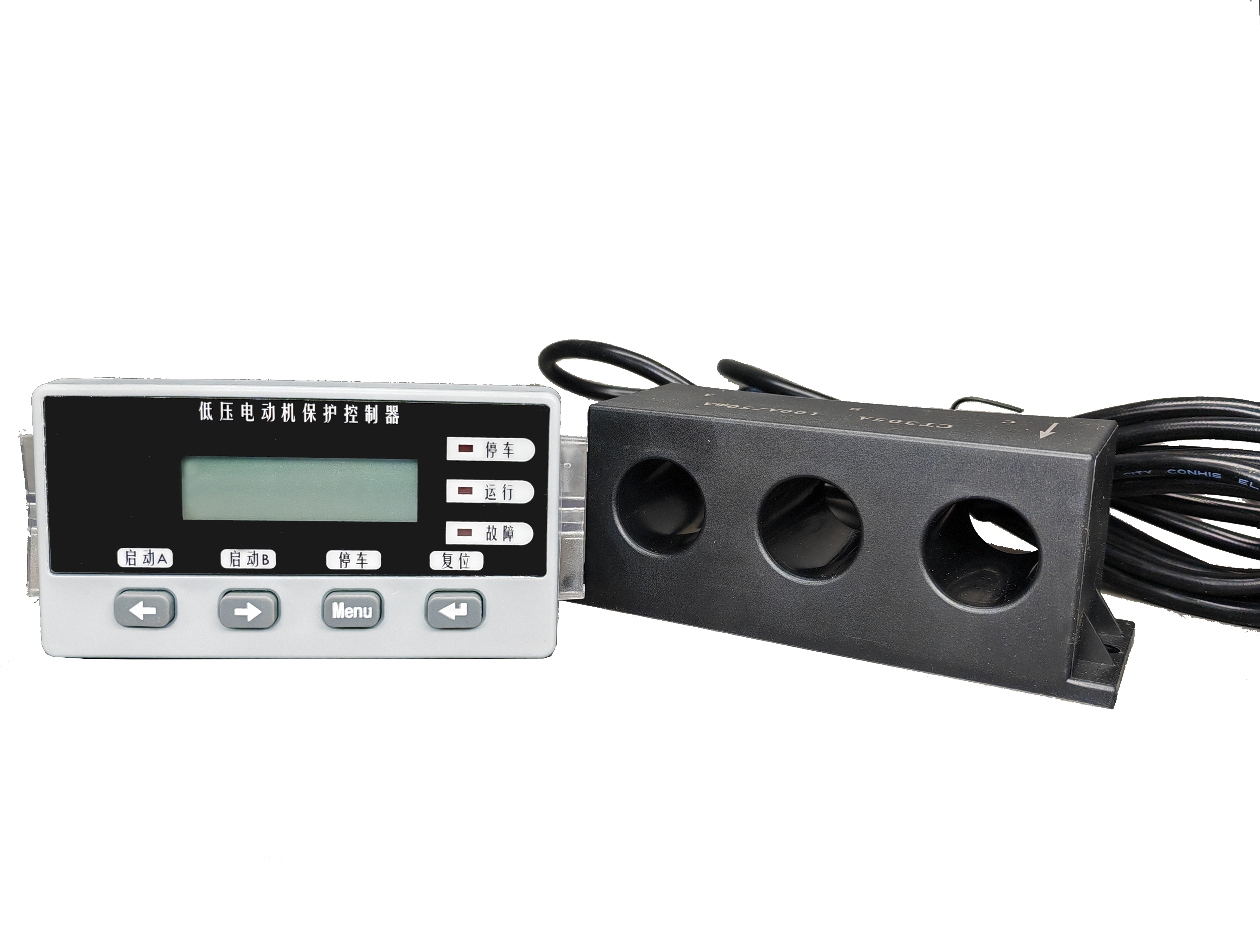

 | 一体式电动机保护器 （LCD） | CHXM-310 | AC380V/AV660V可选，过流、堵转、断相、三相电流不平 衡、tE时间、短路、零序等故障保护，事件记录、三相电流、 3米互感器线 启动方式：保护模式、直接启动、正反启动、Y-△启动、自耦 降压启动、远程自启动 选配：过压、欠压、失压重启动、三相电压测量、RS485通 讯、漏电、4~20mA模拟量输出、6开入、2开出/4开出 | 开孔：91mm×45mm 电流：10A/100A/200A/300A/400A |
一体式电动机保护器 （LCD） | CHXM-320 | AC380V/AV660V可选，过流、堵转、断相、三相电流不平 衡、过压、tE时间、欠压、短路、溢出故障等保护功能，事件 记录，带6路开入4路开出，三相电流、控制回路电压的测量和 显示；RS485通讯； 启动方式：保护模式、直接启动、正反启动、Y-△启动、自耦 降压启动、远程自启动 选配：漏电带互感器、电能测量、4~20mA模拟量输出 | 开孔：91mm×45.5mm 电流： 10A/100A/200A/300A/400A |

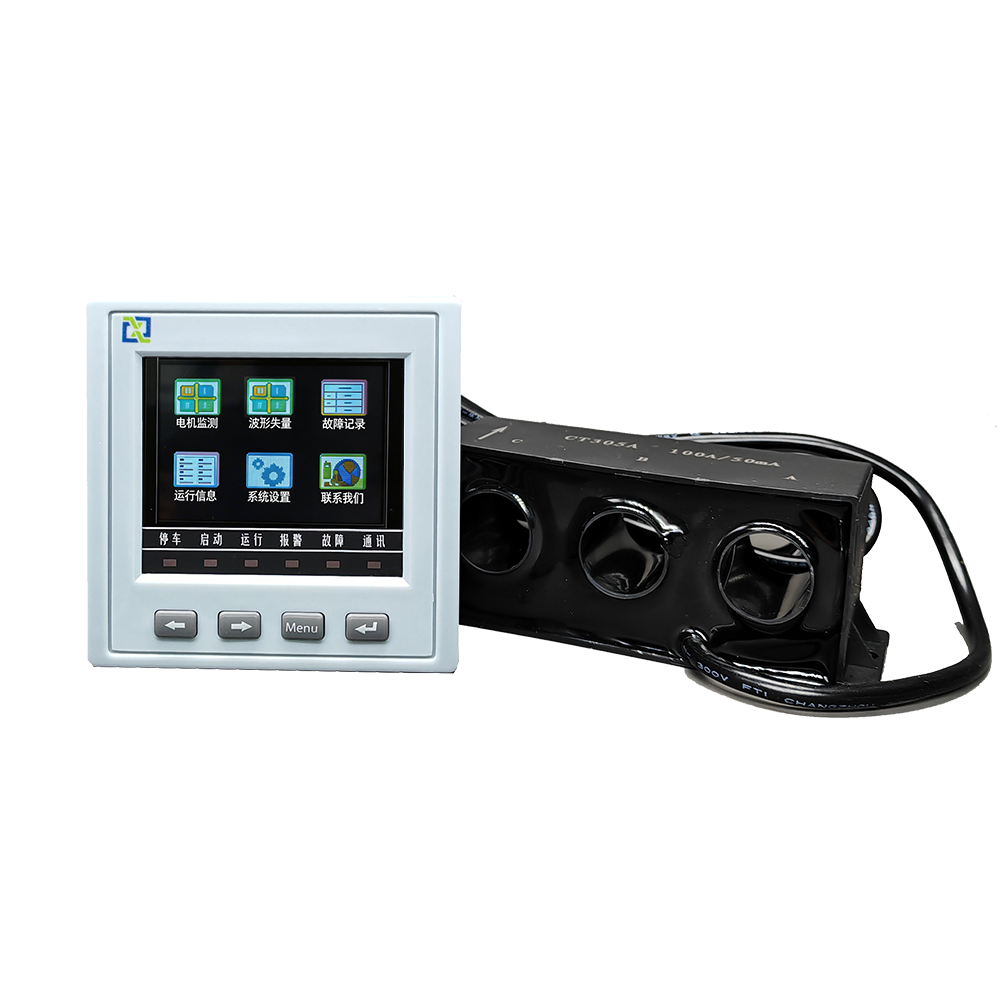

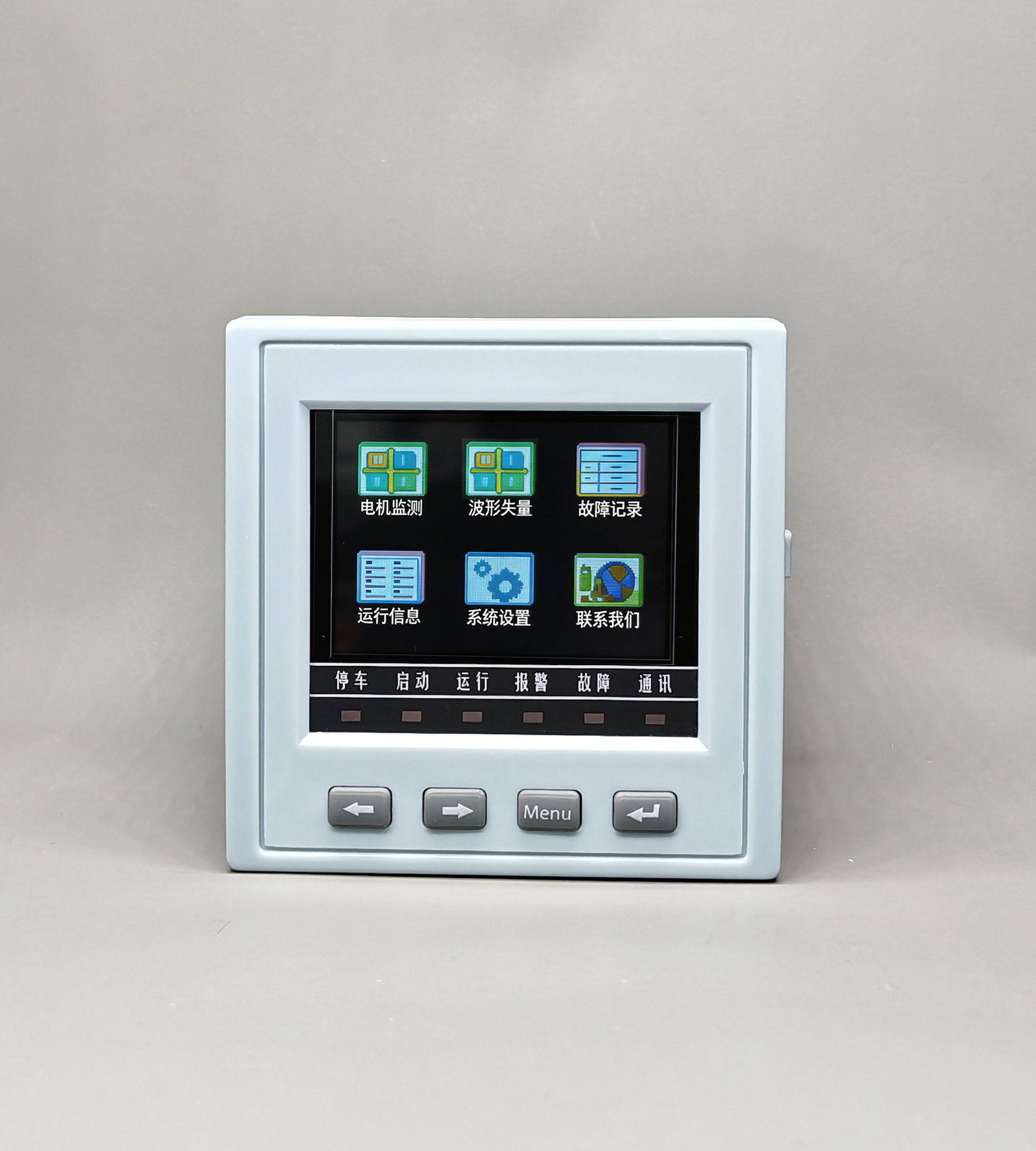

 | 一体式电动机保护器 （LCD） | CHXM-340 | AC380V/AV660V可选，过流、堵转、断相、三相电流不平 衡、过压、tE时间、欠压、欠功率、短路等故障保护，事件记 录，带7路开入4路开出，测量电流、电压、功率、电能； RS485通讯； 启动方式：保护模式、直接启动、正反启动、Y-△启动、自耦 降压启动、远程自启动 选配：漏电带互感器、抗晃电模块/温度、1~2路模拟量输出、 2路RS485通讯、9开入2开出 | 开孔：76mm×76mm 电流： 10A/100A/200A/300A/400A |

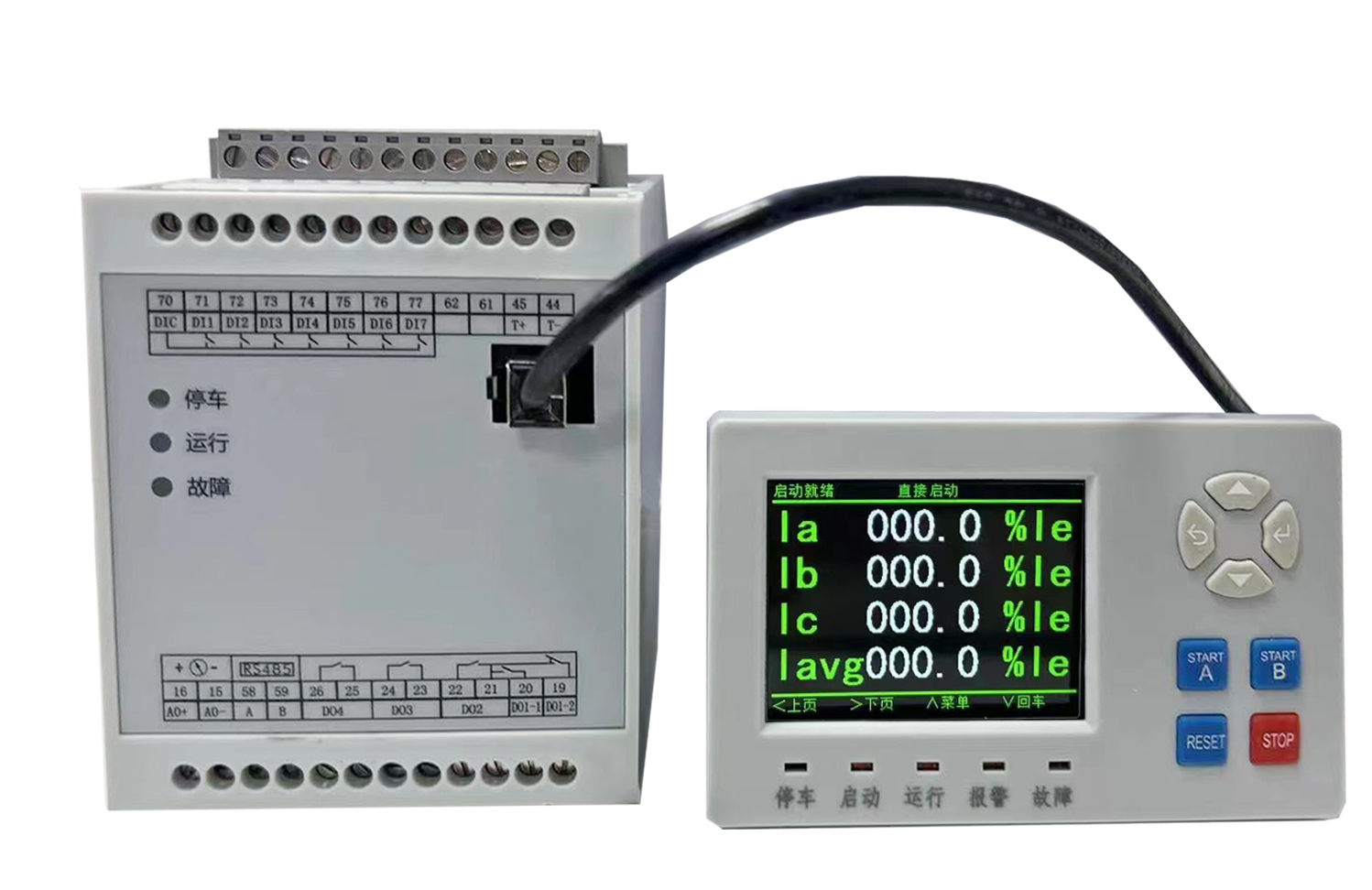

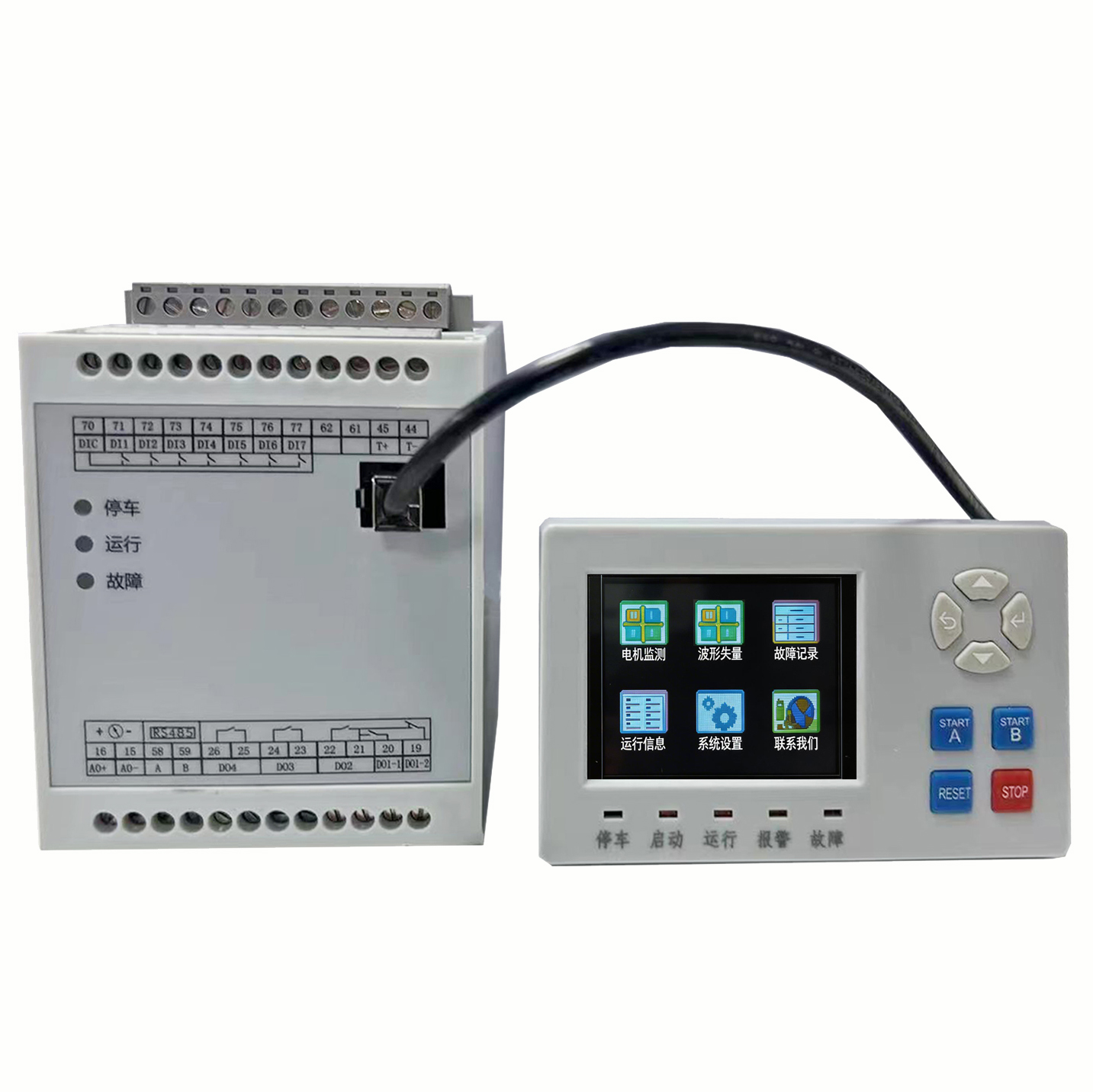

 | 分体式电动机保护器 （LCD） | CHXM-510 | 显示和主体分开，AC380V/AV660V可选，启动超时、过载、 过流堵转、断相、电流不平衡、接地、短路、欠载、过压、欠 压、频率、欠功率因数、相序等保护功能，矢量图、波形图、 抗晃电、故障记录，带7路开入4路开出 测量三相电流、接地/漏电电流、三相电流不平衡率、三相线 电压、频率、功率因数、有功功率、无功功率、有功/无功电 能计量，RS485通讯；4～20mA模拟量输出 启动方式：保护模式、直接启动模式、双向可逆启动模式、Y- △启动、自耦变压器启动、双速电机启动模式、线路保护模式 选配：漏电带互感器、温度（PTC/NTC）、2路模拟量输出、 2路通讯、绝缘检测、英文版本、1路以太网 1~2路PROFIBUS-DP通讯、开关量扩展到12开入6开出 | 显示模块开孔：96.3mm×54.4mm 主体：导轨式安装 电流： 10A/100A/200A/300A/400A |
 | 低压线路保护 （LCD） | CHXM-320L | AC380V/AV660V可选，线路过载、过流（I、II、III段）、欠 压、过压、非电量、等保护，测量线路过载、过流、欠压、过 压、接地或漏电等保护；测量三相电压、三相电流、电压电流 相角、接地/漏电电流、三相电流不平衡率、热容、热阻、三 相线电压、频率、功率因数、有功功率、无功功率、事件记 录、带6路开入4路开出、RS485通讯、 保护模式/测控模式
选配：漏电带互感器、温度、模拟量输出、抗晃电 |
|
 | 低压线路保护 （LCD） | CHXM-510L | AC380V/AV660V可选，线路过载、过流（I、II、III段）、欠 压、过压、非电量、等保护，测量线路过载、过流、欠压、过 压、接地或漏电等保护；测量三相电压、三相电流、电压电流 相角、接地/漏电电流、三相电流不平衡率、热容、热阻、三 相线电压、频率、功率因数、有功功率、无功功率、事件记 录、故障录波、带7路开入4路开出、RS485通讯、 保护模式/测控模式
选配：漏电带互感器、温度（PTC/NTC）、1~2路模拟量输 出、2路RS485通讯、PROFIBUS-DP通讯 | 开孔：91mm×45.5mm
电流： 10A/100A/200A/300A/400A |
