产品图片 | 产品名称 | 型号 | 功能说明 | 备注 |

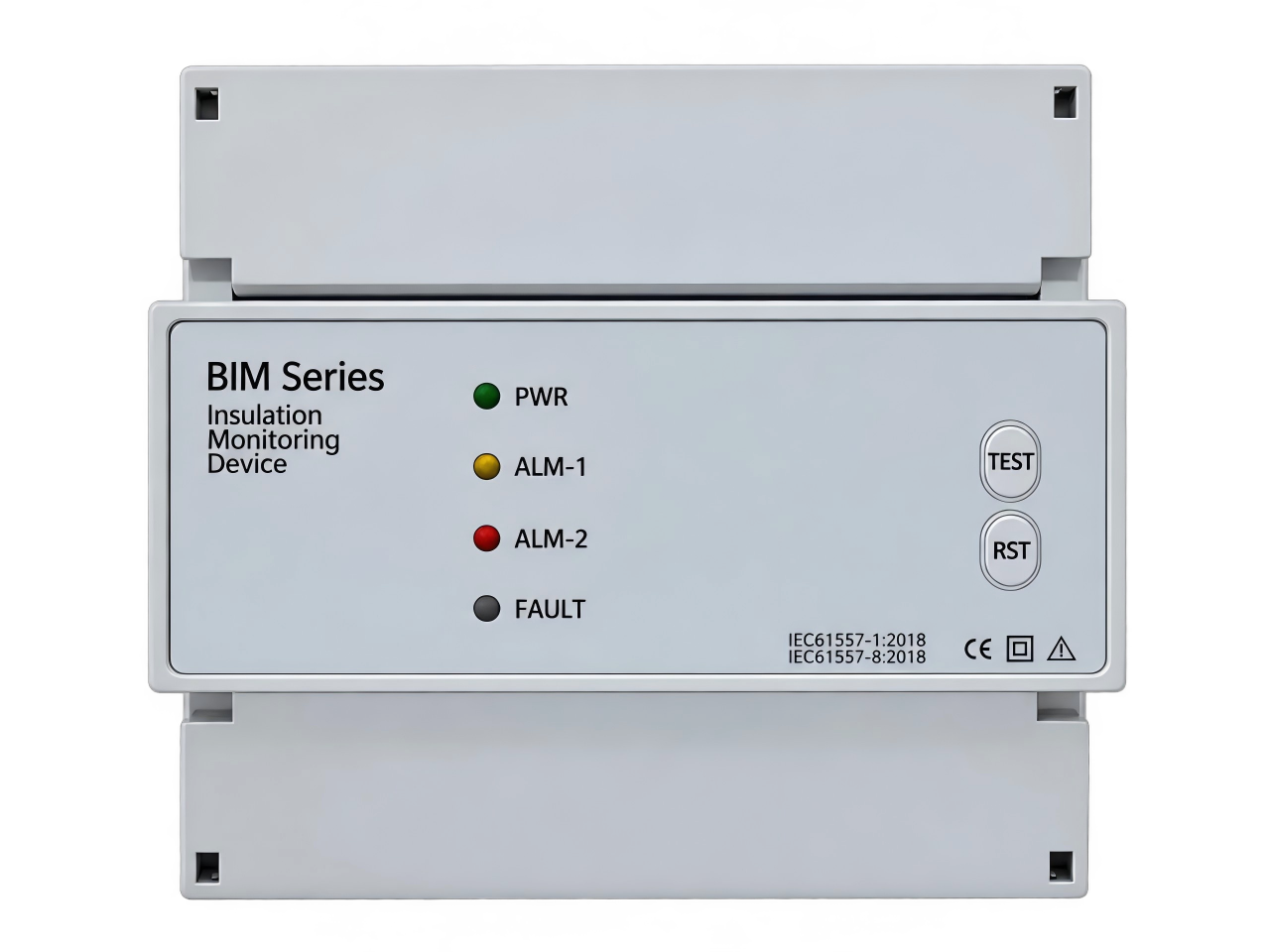

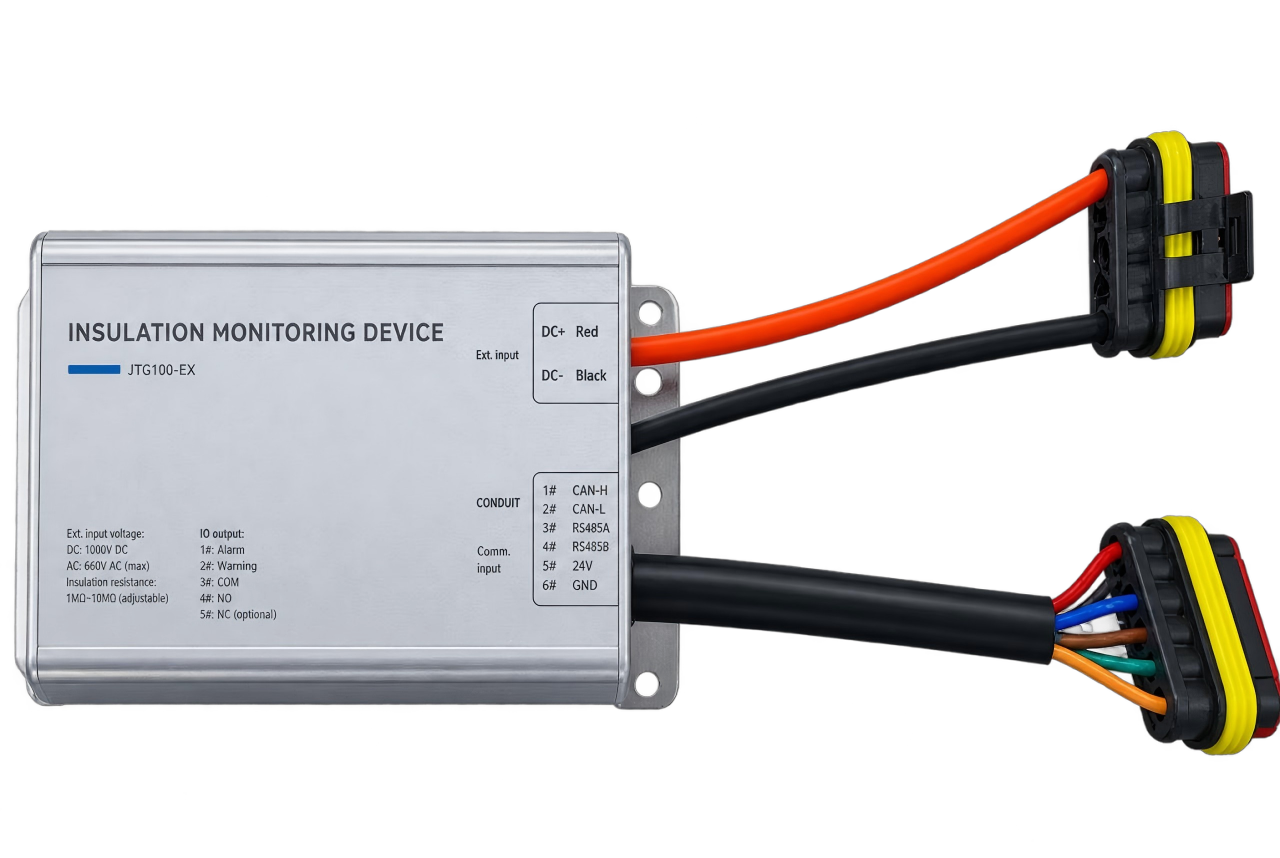

| 直流独立绝缘监测装置 | CHXIM-DS （单回路） | 辅助电源:DC10-30V 直流电压测量精度≤2V+0.3% 绝缘电阻测量范围1KΩ~10MΩ（直流系统电压：100V~1000V） | 导轨安装 72×110×66mm |
| CHXIM-DD （双回路） | 辅助电源:DC10-30V 直流电压测量精度≤2V+0.3% 绝缘电阻测量范围1KΩ~10MΩ（直流系统电压：100V~1000V） | 导轨安装 108×110×66mm |
 | 交直流绝缘监测装置 | CHXIM-A | 辅助电源:DC9-36V 测量电压范围:直流0-1000V/交流0-750V 绝缘电阻测量范围0KΩ~50MΩ 注入脉动电压：±15V | / |

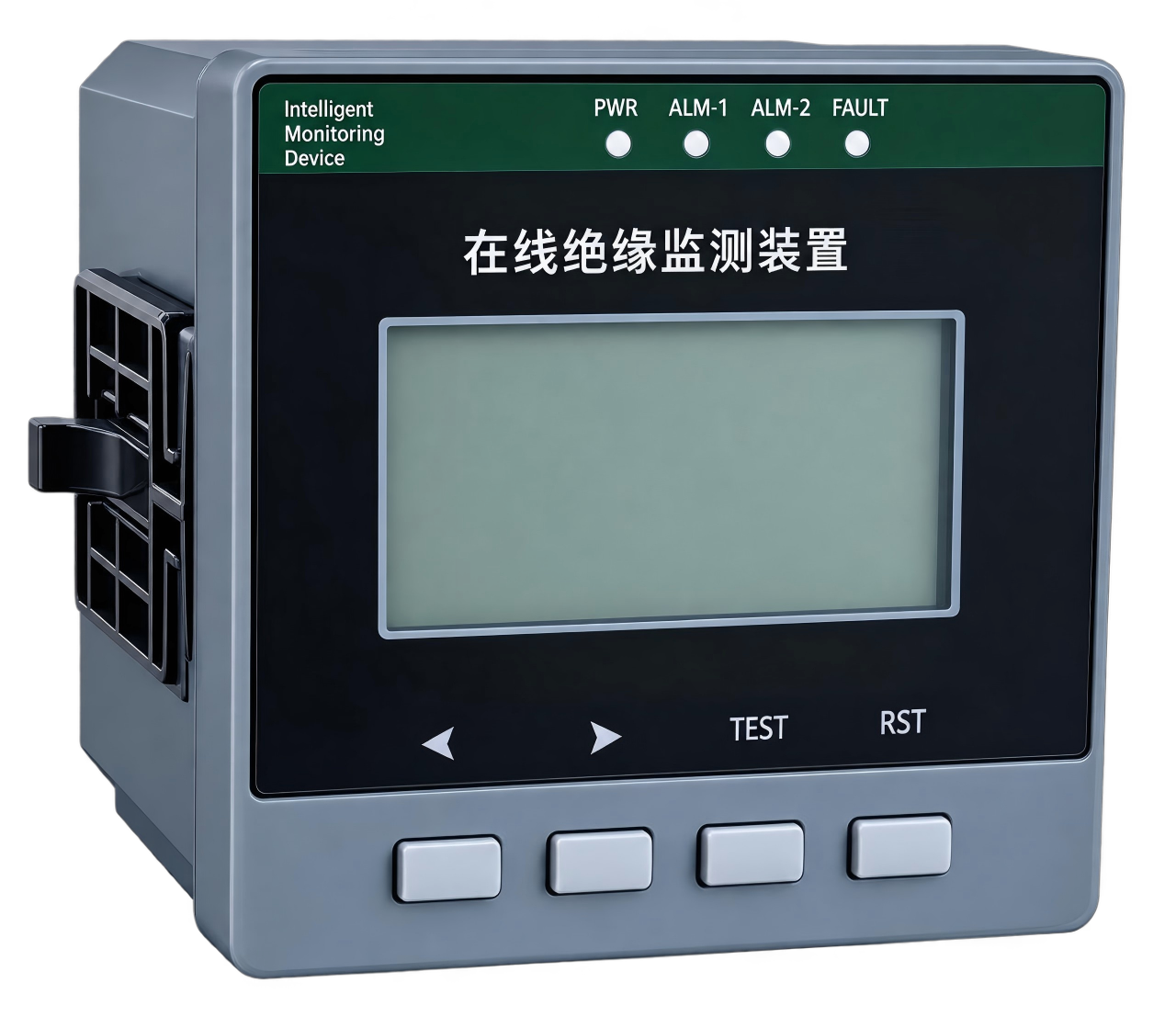

| CHXIM-B | 辅助电源20-60Vdc，或ACDC85-265V 绝缘电阻测量范围1kΩ–10MΩ 注入测量电压±15V标准 | 开孔：91mm×91mm |

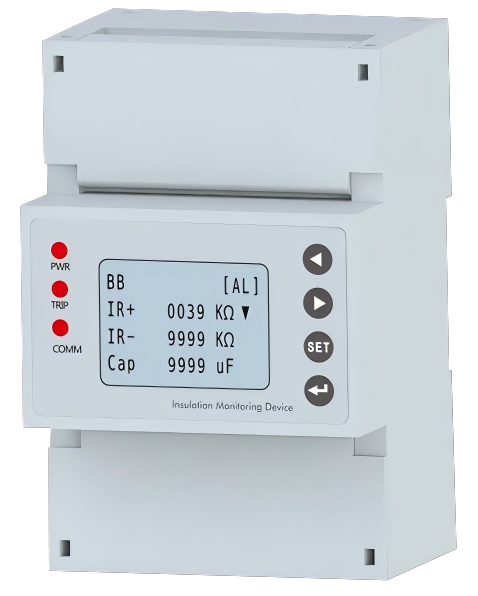

 | CHXIM-C | 辅助电源20-60Vdc， 功耗≤5W 绝缘电阻测量范围1kΩ–10MΩ 注入测量电压±15V标准 | 导轨安装 108×110×66mm |
| 绝缘监测主机7寸10寸屏 | CHXIM-9700 | 显示绝缘参数和各支路故障情况 采集并且统一调度绝缘主机信号发生器和故障定位仪 | 导轨安装 72×110×66mm |
| 绝缘定位信号发生器 | CHXIM-L | 发出定位信号给系统 定位电压120V/5Hz 故障定位电流5mAp | 4P/壁挂式 |

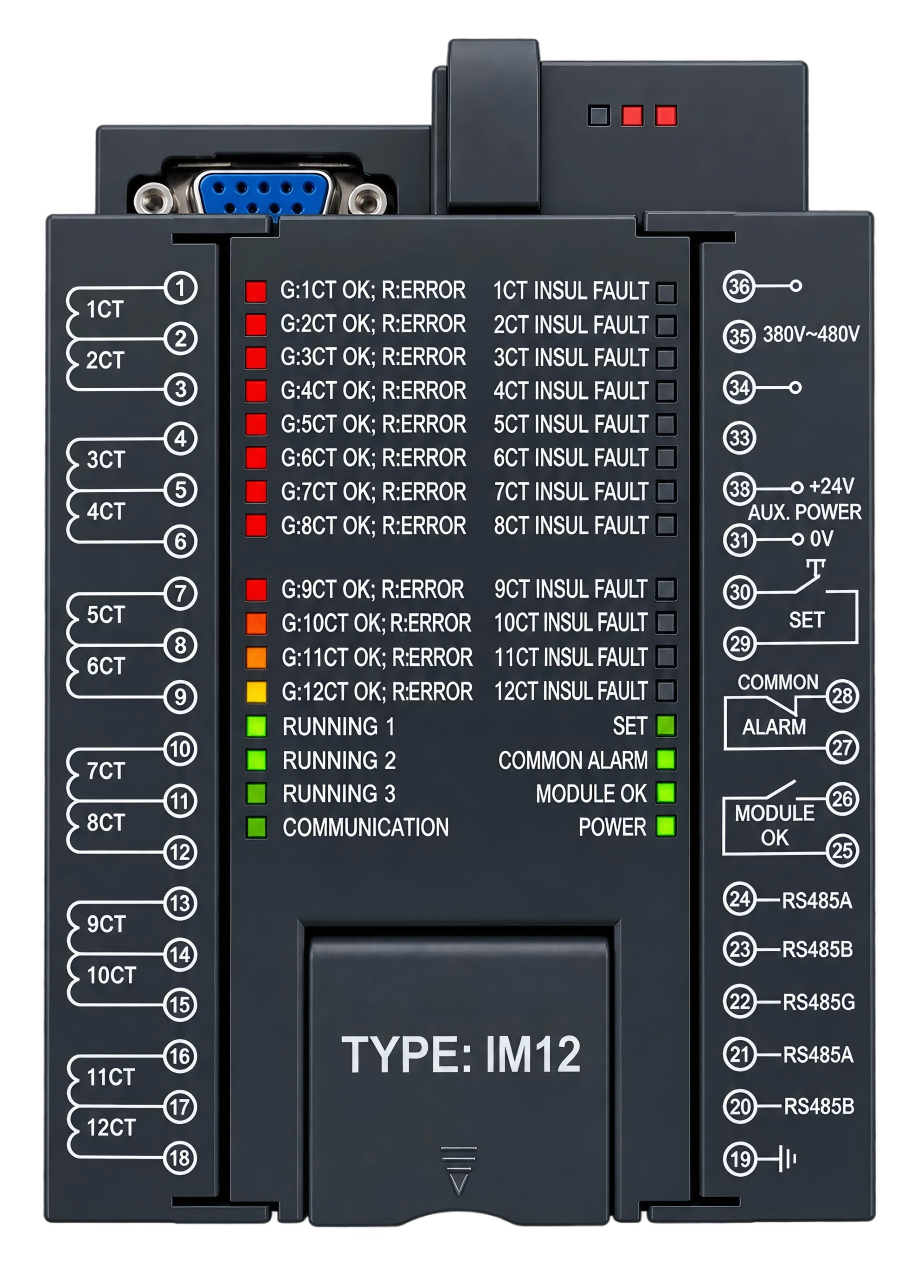

| 绝缘故障定位仪 | CHXIM-F | 采集12个支路故障信号 | 导轨安装 120mm*80mm*63mm |

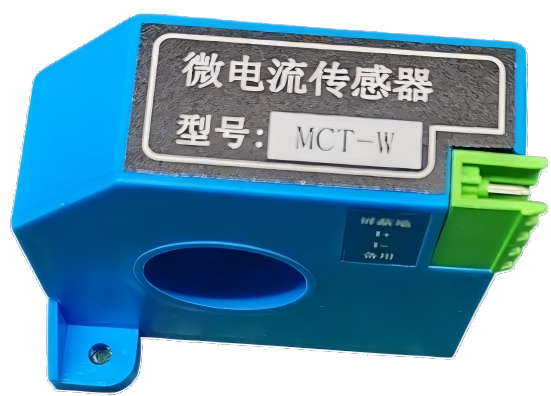

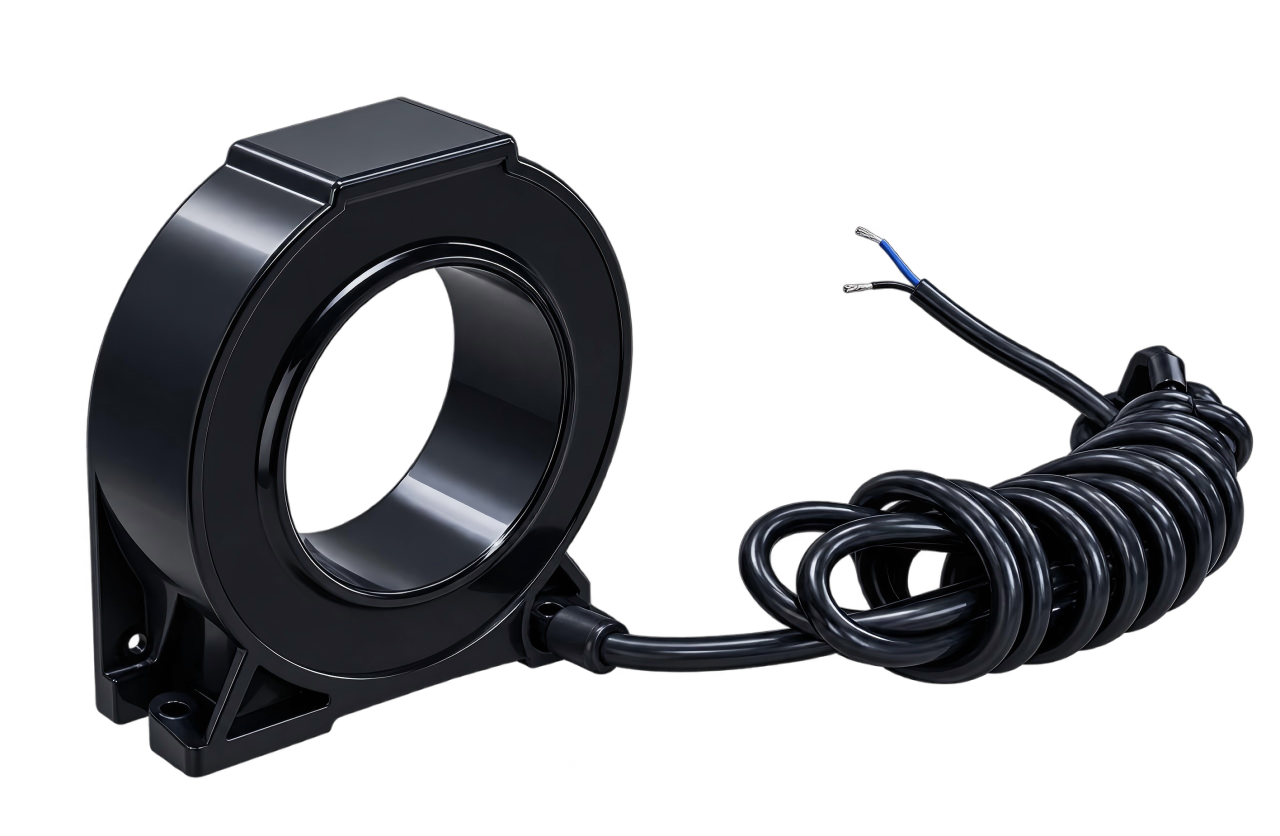

| 支路定位采集传感器 | CHXIM-FL | 和绝缘故障定位仪配套使用，最大可测电流为5A，电流互感器采用螺丝直接固定的方式装于机柜内部，二次侧通过接线柱引出，安装和使用方便 | / |
 | 绝缘性能式电气火灾监控探测 器 | CHXIM-CE | 适用交流TN-C-S、TN-S及局部TT系统 100条带时标的事件记录（开关量事件和报警事件） 支持RS485接口MODBUS-RTU通讯协议 2路开关量输入监测、1路继电器输出 8路阻性漏电 相电压测量 | 导轨安装 108×110×66mm |

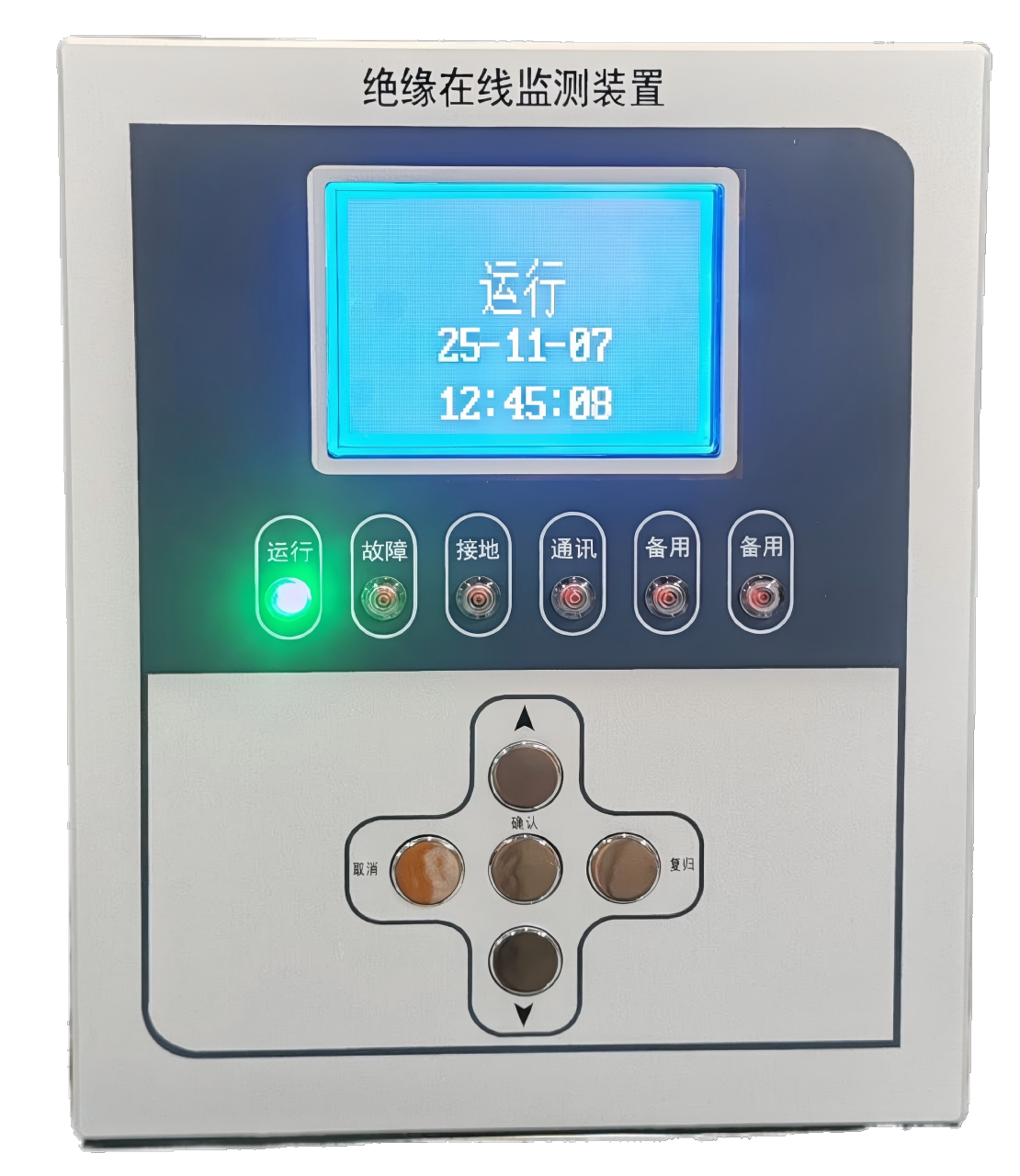

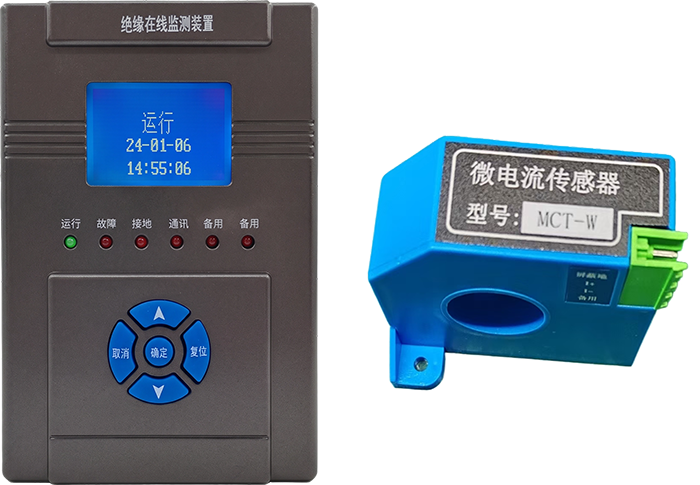

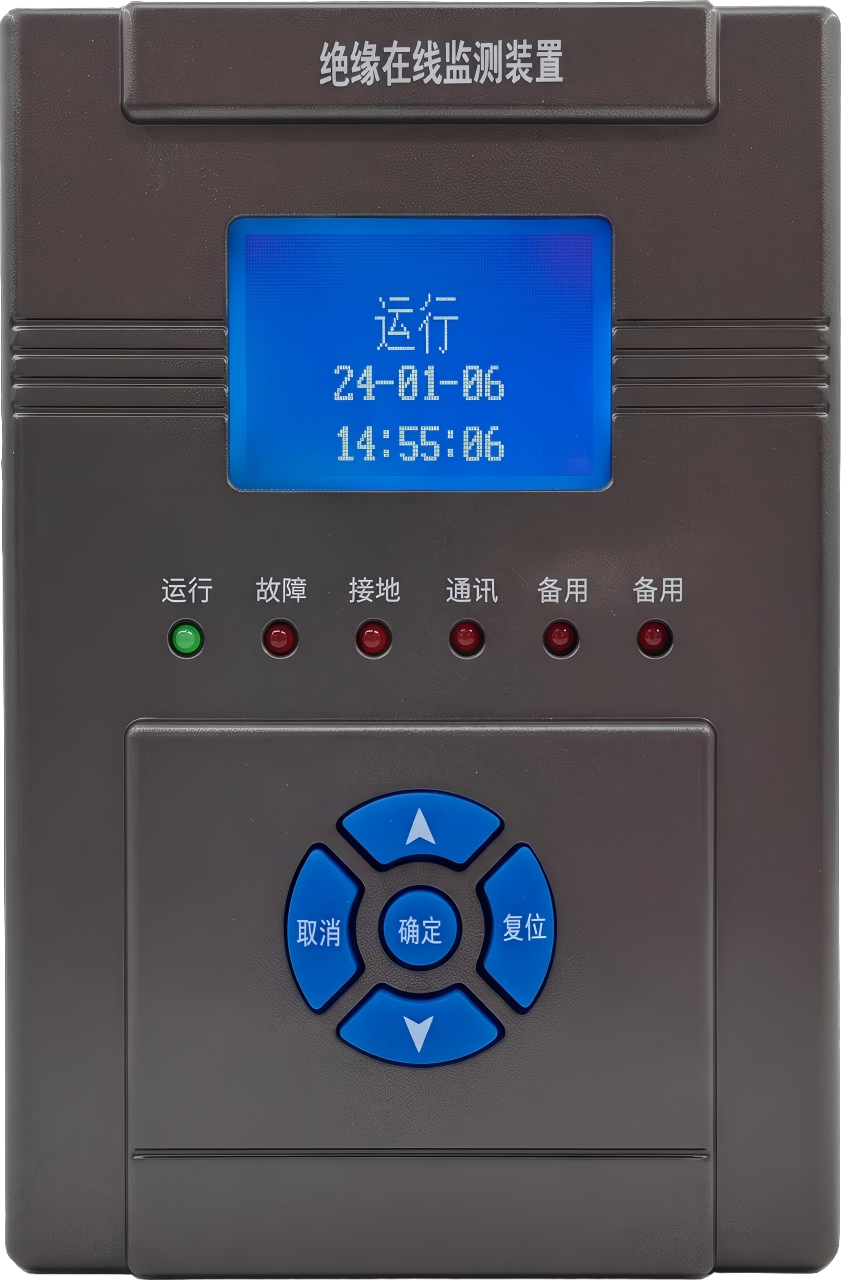

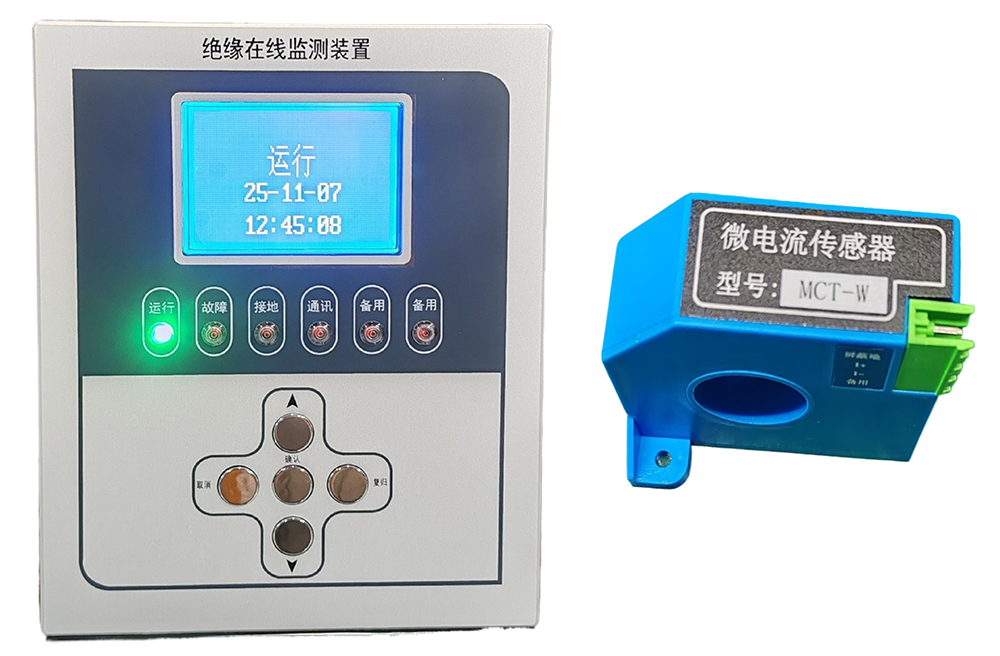

| 绝缘在线监测装置 （高压电缆） | CHXIM-AH | 塑料款主机，标配含一路传感器，带RS485通讯 可带3路传感器 | / |
 | CHXIM-BH | 铝合金款主机，标配含一路传感器，带RS485通讯 可带3路传感器 | / |
| 绝缘在线监测装置 （断路器型） | CHXIM-CH 断路器型 | 铝合金款主机，标配含一路传感器，带RS485通讯 此产品只可带一路传感器 |
|

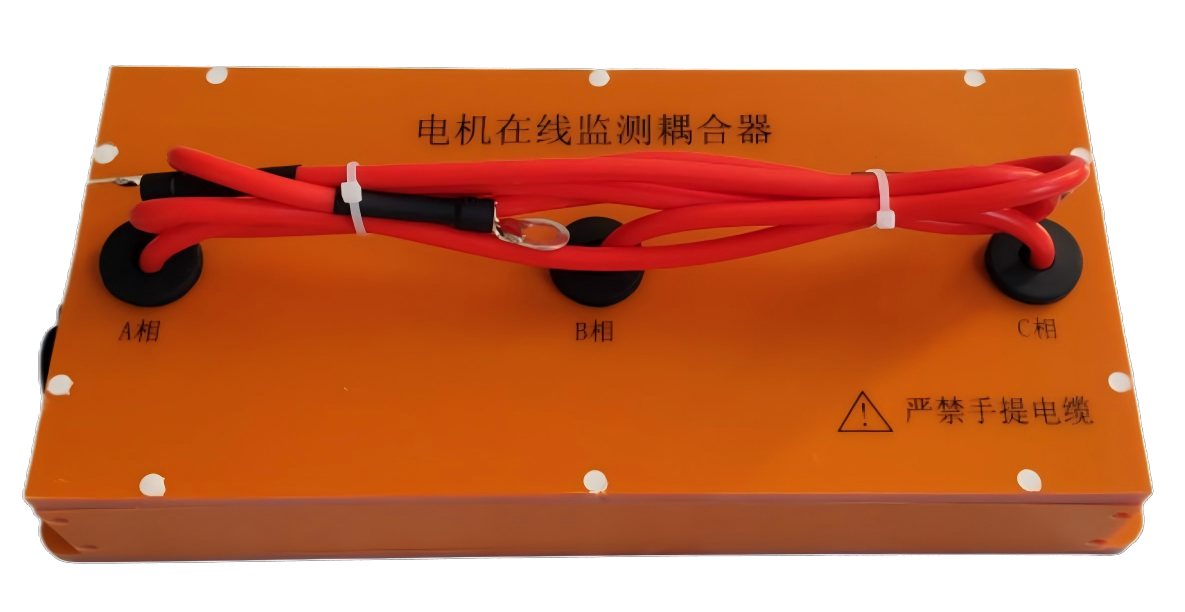

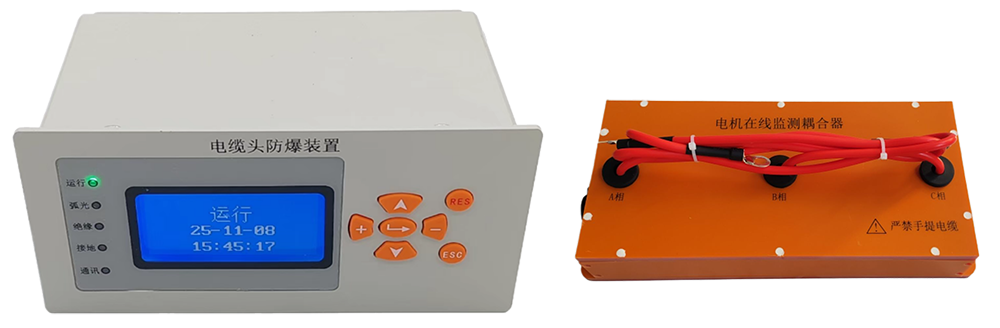

 | 高压电机绝缘及 状态监测装置 | CHXIM-DH 电机型 | 含耦合器功能：电阻测量+漏电流监测（不含互感器） 选配：B码对时 | / |

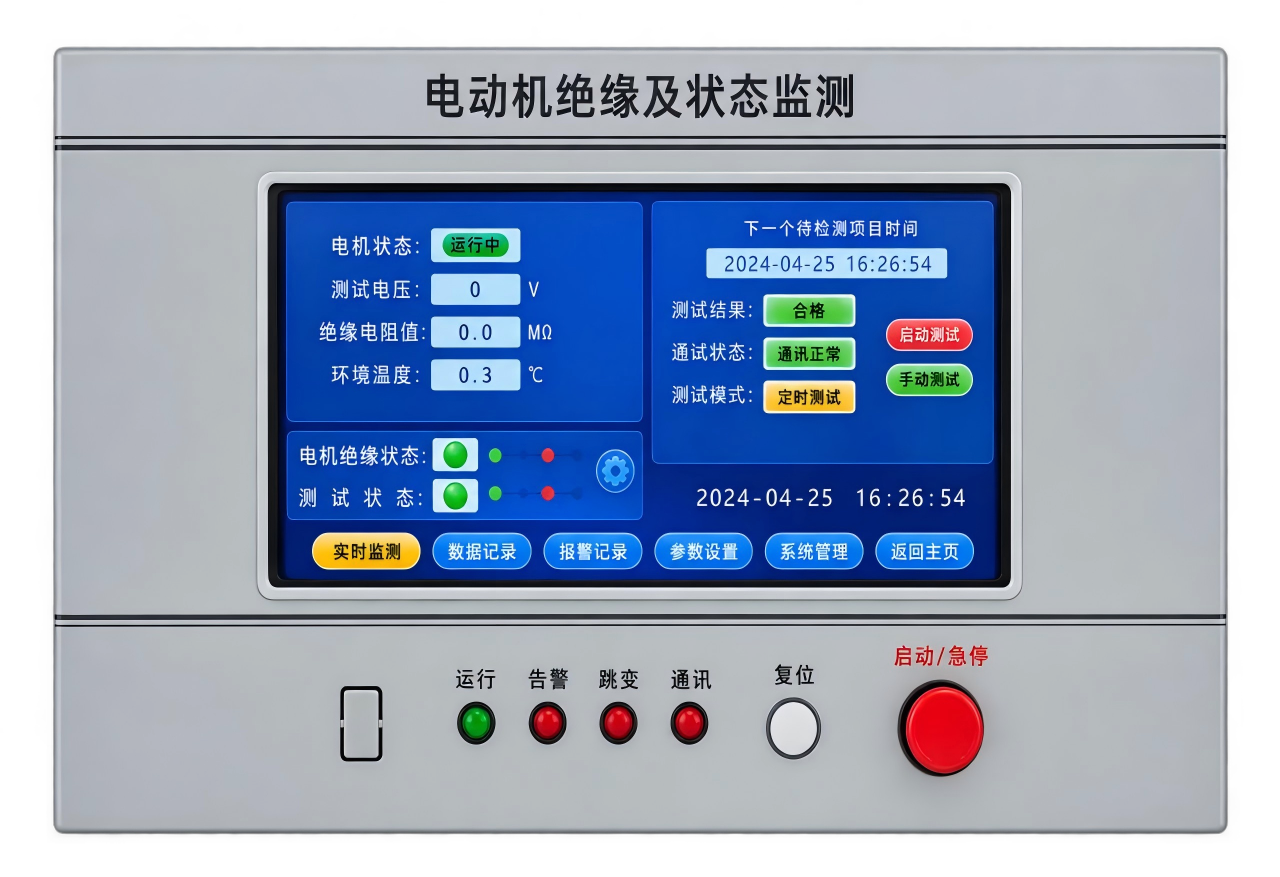

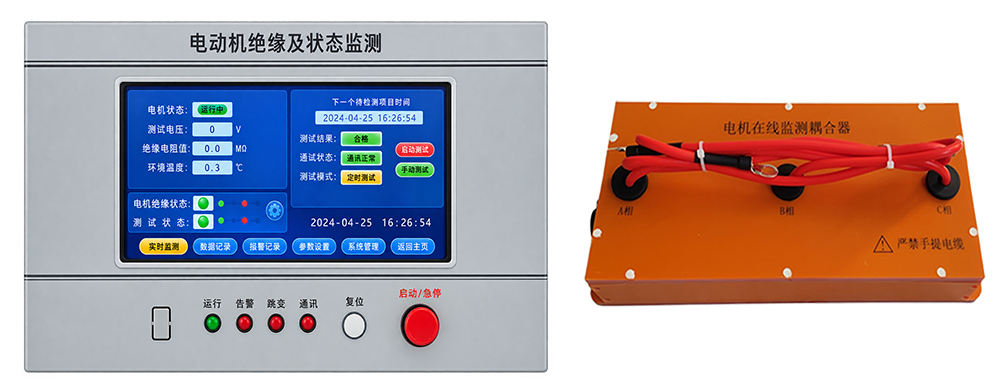

| CHXIM-EH 电机型 | 7寸触摸屏：（含一套耦合器）+电机电能质量监测 选配：B码对时 | / |
